Η ομάδα Kelite είναι σφαιρικός κατασκευαστής των βαλβίδων βαλβίδων σφαιρών και GGC, παράγουμε επίσης τα προϊόντα cOem και παρέχουμε τα επεξεργασμένα στη μηχανή συστατικά (σώμα, καλύμματα τελών, σφαίρα, μίσχος, πιάτο ρουλεμάν, κ.λπ.) στο εξωτερικό.
Χαιρετίστε την επίσκεψή σας και κοιτάξτε προς τα εμπρός για να γίνετε οι φίλοι σας.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μέγεθος:: | NPS 2 " ~24» | Εκτίμηση πίεσης:: | Κλάση 150 ~ 1500 |
|---|---|---|---|
| Υλικό:: | A105, LF2, F304, F316, F304L, F316L, F22, F51 Κ.ΛΠ. | Πρότυπα σχεδίου & κατασκευής:: | API 608, API 6D, BS 5351, ASME B16.34 |
| Πρόσωπο με πρόσωπο:: | ASME B16.10, API 6D, BSEN 558 | σύνδεση τελών:: | ASME B16.5, BSEN 1092 |
| Δοκιμή και επιθεώρηση:: | ISO 5208, API 6D, BSEN 12266, API 598 | Μέθοδος λειτουργίας:: | Εγχειρίδιο, εργαλείο σκουληκιών, ηλεκτρικός ενεργοποιητής, πνευματικός ενεργοποιητής |
| Υψηλό φως: | trunnion βαλβίδα σφαιρών τύπων,top βαλβίδα μπάλα εισόδου |
||

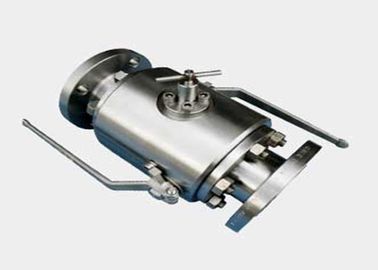

Σφυρηλατώντας τη δίδυμη trunnion σφαιρών DBB βαλβίδα σφαιρών 2» - 24» CL150-1500
Ο «διπλός φραγμός και η ξέβαή φιλοσοφία απομόνωσης» απαιτούν δύο ευθύγραμμες βαλβίδες απομόνωσης και μια ξέβαήν βαλβίδα, που χρησιμοποιείται στον αγωγό ή παγιδευμένο το διέξοδος ρευστό μεταξύ των δύο στοιχείων περάτωσης προκειμένου να απομονωθεί ακίνδυνα ακίνδυνα ο προς τα κάτω σωλήνας. Αυτό το χαρακτηριστικό γνώρισμα μπορεί να επιτευχθεί με ένα τις ενιαίες βαλβίδες c/w έναν ξέβαμμν λιμένα μεταξύ των obturators.
ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ
•Παραγωγή εξοπλισμού ανοικτής θαλάσσης πετρελαίου & αερίου
•Αέριο & τερματικοί σταθμοί πετρελαίου
•Χημική ουσία & πετροχημικό
•Καθαρισμός
•Φορολογική κατασκευή ολισθήσεων δοσολογίας
•LNG μεταφορέας αερίου
•Ανάδοχοι δύναμης industr Υ διαδικασίας
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
•Αποταμίευση διαστήματος και βάρους
•Μείωση κόστους (προϊόν & εγκατάσταση)
•Ελαχιστοποιημένες πορείες διαρροών
•Αυξανόμενη δομική ακεραιότητα γραμμών
•ESDV+MOV ή διαμορφώσεις ESDV+XV
•Αξιοπιστία Increasesd του συστήματος
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
•Αντι χτύπημα έξω/χαμηλοί μίσχοι εκπομπής
•Ασφαλές & αντιστατικό σχέδιο πυρκαγιάς
•Ανεξάρτητοι σφαίρα και μίσχος
•Μόνες περιποιήσεις ευθυγράμμισης
•Μόνη ανακουφίζοντας διπλή επίδραση εμβόλων
επιπλέοντα καθίσματα
•Μαλακός ή μέταλλο που κάθεται
Το σχέδιο είναι διαθέσιμο στη δευτερεύουσα είσοδο, (αμπαρωμένος, ενωμένο στενά σώμα) και για τις χερσαίες, παράκτιες (τοπ πλευρά) ή υποθαλάσσιες διαμορφώσεις.
Στη φλεβοτομία/στο σύστημα διεξόδων μπορούν να παρασχεθούν οι βαλβίδες σφαιρών, πυλών ή σφαιρών σύμφωνα με την απαίτηση πελατών.
| ΚΑΤΗΓΟΡΙΑ #600 | ΚΑΤΗΓΟΡΙΑ #900 | ΚΑΤΗΓΟΡΙΑ #1500 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Μέγεθος (μέσα) |
Α | Β | Γ | Δ | Ε | Λ | W (Κλ) |
Α | Β | Γ | Δ | Ε | Λ | W (Κλ) |
Α | Β | Γ | Δ | Ε | Λ | W (Κλ) |
| 2 | 49 | 49 | 165 | 102 | 98 | 528 | 47 | 49 | 49 | 216 | 104 | 103 | 584 | 82 | 49 | 49 | 216 | 106 | 104 | 584 | 95 |
| 3*2 | 74 | 49 | 210 | 102 | 98 | 587 | 47 | 74 | 49 | 241 | 103 | 102 | 574 | 88 | 74 | 49 | 267 | 104 | 103 | 660 | 129 |
| 3 | 74 | 74 | 210 | 165 | 128 | 627 | 93 | 74 | 74 | 241 | 163 | 132 | 643 | 94 | 74 | 74 | 267 | 167 | 128 | 660 | 184 |
| 4*3 | 100 | 74 | 373 | 165 | 128 | 703 | 117 | 100 | 74 | 292 | 166 | 127 | 719 | 152 | 100 | 74 | 311 | 166 | 128 | 787 | 207 |
| 4 | 100 | 100 | 273 | 210 | 160 | 679 | 170 | 100 | 100 | 292 | 211 | 169 | 734 | 232 | 100 | 100 | 311 | 179 | 170 | 787 | 356 |
| 6*4 | 150 | 100 | 356 | 210 | 160 | 806 | 225 | 150 | 100 | 381 | 208 | 163 | 857 | 328 | 144 | 100 | 394 | 213 | 168 | 944 | 485 |
| 6 | 150 | 150 | 356 | 250 | 200 | 873 | 380 | 150 | 150 | 381 | 259 | 213 | 924 | 576 | 144 | 144 | 394 | 260 | 233 | 1010 | 816 |
| 8*6 | 201 | 150 | 419 | 250 | 200 | 975 | 438 | 201 | 150 | 470 | 263 | 213 | 1051 | 660 | 192 | 144 | 483 | 265 | 229 | 1140 | 906 |
| 8 | 201 | 201 | 419 | 288 | 255 | 1020 | 728 | 201 | 201 | 470 | 297 | 264 | 1096 | 928 | 192 | 192 | 483 | 304 | 290 | 1194 | 1312 |
| 10*8 | 252 | 201 | 510 | 288 | 255 | 1147 | 880 | 252 | 201 | 545 | 294 | 269 | 1197 | 1035 | 239 | 192 | 585 | 297 | 287 | 1353 | 1431 |
| 10 | 252 | 252 | 510 | 330 | 308 | 1264 | 1137 | 252 | 252 | 545 | 342 | 333 | 1314 | 1515 | 239 | 239 | 585 | 363 | 352 | 1435 | 2250 |
| 12*10 | 303 | 252 | 560 | 330 | 308 | 1314 | 1379 | 303 | 252 | 610 | 348 | 328 | 1441 | 1733 | 287 | 239 | 709 | 360 | 347 | 1581 | 2288 |
| 12 | 303 | 303 | 575 | 378 | 348 | 1380 | 1601 | 303 | 303 | 610 | 384 | 379 | 1507 | 2114 | 287 | 287 | 709 | 417 | 425 | 1664 | 3150 |
| 14 | 334 | 334 | 628 | 394 | 360 | 1494 | 1516 | 334 | 334 | 640 | 398 | 368 | 1640 | 2175 | 315 | 315 | 765 | 437 | 426 | 1854 | 3990 |
| 16*12 | 385 | 334 | 686 | 378 | 348 | 1533 | 1887 | 385 | 334 | 705 | 400 | 382 | 1679 | 2422 | 360 | 315 | 848 | 424 | 422 | 1925 | 3640 |
| 16 | 385 | 385 | 700 | 430 | 410 | 1644 | 2135 | 385 | 385 | 710 | 436 | 437 | 1790 | 3225 | 360 | 360 | 848 | 475 | 493 | 2042 | 5698 |
| 18 | 436 | 436 | 774 | 467 | 430 | 1790 | 2933 | 436 | 436 | 800 | 484 | 497 | 2017 | 4230 | 405 | 405 | 980 | 563 | 608 | 2184 | 8673 |
| 20*16 | 487 | 436 | 815 | 430 | 410 | 1850 | 3128 | 487 | 436 | 790 | 439 | 442 | 1850 | 3738 | 455 | 405 | 1015 | 484 | 502 | 2161 | 6676 |
| 20 | 48 | 487 | 865 | 500 | 492 | 1985 | 3693 | 487 | 487 | 890 | 532 | 503 | 2109 | 6300 | 455 | 455 | 1015 | 617 | 645 | 2450 | 11798 |
| 24*20 | 589 | 487 | 940 | 500 | 492 | 2192 | 4547 | 589 | 487 | 1040 | 534 | 500 | 2240 | 7020 | 530 | 455 | 1293 | 624 | 643 | 2575 | 14138 |
| 24 | 5Hiq | 589 | 1028 | 594 | 570 | 2207 | 6630 | 589 | 589 | 1059 | 617 | 633 | 2368 | 8840 | 530 | 530 | 1293 | 698 | 724 | 2720 | 18564 |
•Όλες οι διαστάσεις εκτός από όπου άλλος σοφός που διευκρινίζεται είναι στο χιλ.
•Οι αριθμοί βάρους είναι σχετικοί με τις βαλμένες φλάντζα βαλβίδες τελών.
•Σημείωση: Για τις διαστάσεις και τα βάρη στα μεγαλύτερα μεγέθη συμβουλευθείτε το εργοστάσιο.
•Οι διαστάσεις Γ, Δ, Ε, και βάρη υπόκεινται στην ειδοποίηση changewithout.
•Οι πρόσωπο με πρόσωπο διαστάσεις που δεν απαριθμούνται στους βιομηχανικά τυποποιημένους υπόκεινται στην αλλαγή χωρίς προειδοποίηση.
