Η ομάδα Kelite είναι σφαιρικός κατασκευαστής των βαλβίδων βαλβίδων σφαιρών και GGC, παράγουμε επίσης τα προϊόντα cOem και παρέχουμε τα επεξεργασμένα στη μηχανή συστατικά (σώμα, καλύμματα τελών, σφαίρα, μίσχος, πιάτο ρουλεμάν, κ.λπ.) στο εξωτερικό.
Χαιρετίστε την επίσκεψή σας και κοιτάξτε προς τα εμπρός για να γίνετε οι φίλοι σας.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μέγεθος:: | NPS 2 " ~56» | Εκτίμηση πίεσης:: | Κατηγορία 150~2500, API 2000-15000 |
|---|---|---|---|
| Υλικό:: | A105, LF2, F304, F316, F304L, F316L, F51 Κ.ΛΠ. | Πρότυπα σχεδίου & κατασκευής:: | API 6A, API 6D, API 6DSS, BS 5351, ASME B16.34 |
| Πρόσωπο με πρόσωπο:: | ASME B16.10, API 6D | σύνδεση τελών:: | ASME B16.5, ASME B16.47, ASME B16.25 |
| Δοκιμή και επιθεώρηση:: | ISO 5208, API 6D, API598 | Μέθοδος λειτουργίας:: | Εγχειρίδιο, εργαλείο σκουληκιών, ηλεκτρικός ενεργοποιητής, πνευματικός ενεργοποιητής |
| Υψηλό φως: | trunnion βαλβίδα σφαιρών τύπων,top βαλβίδα μπάλα εισόδου |
||

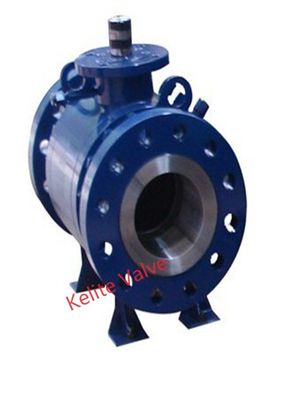

Trunnion σφυρηλατημένων κομματιών βαλβίδα σφαιρών 2» - βαλβίδα σφαιρών καισίου και SS 56» CL150-2500
| ΠΡΟΤΥΠΑ ΣΧΕΔΙΟΥ & ΚΑΤΑΣΚΕΥΗΣ | |
|---|---|
| Βασικό σχέδιο | API 6D |
| Πάχος τοίχων | API 6D |
| Πρόσωπο με πρόσωπο διάσταση | API 6D |
| Διάσταση τελών φλαντζών | ANSI/ASME B16.5 (1» σε 24») ANSI/ASME B16.47 (26» & επάνω) |
| Διάσταση τελών άκρη-συγκόλλησης | ANSI/ASME B16.25 |
| Επιθεώρηση & δοκιμή | API 6D |
| Ασφαλές σχέδιο πυρκαγιάς | API 607/BS 6755 |
Trunnion Sameple Trunnion 3-κομματιού σχεδίου οι βαλβίδες σφαιρών - πλήρεις & μείωσαν επεκταθείσα τη λιμένας άποψη (δείτε «το Μπιλ των υλικών» κατωτέρω)
Μπιλ των υλικών
| Αριθ. | ΟΝΟΜΑ ΤΟΥ ΜΕΡΟΥΣ | ΥΛΙΚΑ | |
|---|---|---|---|
| 1 | Σώμα | A350 LF2 | A182 F316 |
| 2 | Σφαίρα | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
| 3 | Προσαρμοστής | A350 LF2 | A182, F316, A351, CF8M |
| 4 | Μίσχος | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
| 5 | Δαχτυλίδι καθισμάτων | A350 LF2+ENP | 316 SS, 410 SS |
| 6 | Ένθετο καθισμάτων | Το Devlon, νάυλον, ΚΡΥΦΟΚΟΙΤΑΖΕΙ, RTFE | |
| 7 | O-ring καθισμάτων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 8 | Σφραγίδα καθισμάτων | Γραφίτης | |
| 9 | Αδένας | A350 LF2 | 316 SS, 410 SS |
| 10 | Δαχτυλίδι αδένων | A350 LF2 | 316 SS, 410 SS |
| 11 | Τοποθετώντας πιάτο | A350 LF2 | 316 SS, 410 SS |
| 12 | Trunnion | A350 LF2 | 316 SS, 410 SS |
| 13 | Trunnion ρουλεμάν (2) | PTFE, χάλυβας άνθρακα | PTFE, 316 SS |
| 14 | Πλυντήριο ώθησης | PTFE, χάλυβας άνθρακα | PTFE, 316 SS |
| 15 | O-ring αδένων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 16 | O-ring μίσχων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 17 | Στόλισμα αδένων | Γραφίτης | |
| 18 | O-ring προσαρμοστών (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 19 | Στόλισμα προσαρμοστών | Γραφίτης | |
| 20 | Τοποθετώντας στόλισμα πιάτων | Graphoil | |
| 21 | Στήριγμα Bolt* | A320 L7M | A193 B8 |
| 22 | Δεκαεξαδικό Nut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | Αντιστατική άνοιξη | Inconel Χ-750 | |
| 25 | Άνοιξη καθισμάτων | Inconel Χ-750 | |
| 26 | Καρφίτσα γόμφων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 27 | Συναρμολόγηση λιπών | Χάλυβας άνθρακα | 316 SS |
| 28 | Συναρμολόγηση λιπών, BGH | Χάλυβας άνθρακα | 316 SS |
| 29 | Έλεγχος σφαιρών | Ανοξείδωτο | |
| 30 | NPT βούλωμα | Χάλυβας άνθρακα | 316 SS |
| 31 | Συναρμολόγηση διεξόδων | Χάλυβας άνθρακα | 316 SS |
| 32 | Κλειδί μίσχων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 33 | Πόδι Plate* | Χάλυβας άνθρακα | Ανοξείδωτο |
| 34 | Ανελκυστήρας Plate* | Χάλυβας άνθρακα | Ανοξείδωτο |
| 35 | Trunnion καρφίτσα γόμφων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 36 | Χειριστής εργαλείων | Όλκιμος σίδηρος, εργαλείο σκουληκιών χάλυβα άνθρακα | |
| 37 | Handwheel | Χάλυβας άνθρακα, όλκιμος σίδηρος | |
| Σημείωση: Υλικά επίσης διαθέσιμα σε F321, F347, F51, F53, monel, inconel, incolloy και hastelloy. Τα μετάλλου προς μέταλλο καθισμένα σχέδια βαλβίδων σφαιρών είναι διαθέσιμα κατόπιν αιτήματος. Πρόσθετα υλικά διαθέσιμα κατόπιν αιτήματος. *= χρησιμοποιημένος μόνο με την αμπαρωμένη κατασκευή σωμάτων. |
|||
| Αριθ. | ΟΝΟΜΑ ΤΟΥ ΜΕΡΟΥΣ | ΥΛΙΚΑ | |
|---|---|---|---|
| 1 | Σώμα | A350 LF2 | A182 F316 |
| 2 | Σφαίρα | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
| 3 | Προσαρμοστής | A350 LF2 | A182, F316, A351, CF8M |
| 4 | Μίσχος | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
| 5 | Δαχτυλίδι καθισμάτων | A350 LF2+ENP | 316 SS, 410 SS |
| 6 | Ένθετο καθισμάτων | Το Devlon, νάυλον, ΚΡΥΦΟΚΟΙΤΑΖΕΙ, RTFE | |
| 7 | O-ring καθισμάτων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 8 | Σφραγίδα καθισμάτων | Γραφίτης | |
| 9 | Αδένας | A350 LF2 | 316 SS, 410 SS |
| 10 | Δαχτυλίδι αδένων | A350 LF2 | 316 SS, 410 SS |
| 11 | Τοποθετώντας πιάτο | A350 LF2 | 316 SS, 410 SS |
| 12 | Trunnion | A350 LF2 | 316 SS, 410 SS |
| 13 | Trunnion ρουλεμάν (2) | PTFE, χάλυβας άνθρακα | PTFE, 316 SS |
| 14 | Πλυντήριο ώθησης | PTFE, χάλυβας άνθρακα | PTFE, 316 SS |
| 15 | O-ring αδένων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 16 | O-ring μίσχων (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 17 | Στόλισμα αδένων | Γραφίτης | |
| 18 | O-ring προσαρμοστών (2) | Χαμηλής θερμοκρασίας AED HNBR το /Viton | |
| 19 | Στόλισμα προσαρμοστών | Γραφίτης | |
| 20 | Τοποθετώντας στόλισμα πιάτων | Graphoil | |
| 21 | Στήριγμα Bolt* | A320 L7M | A193 B8 |
| 22 | Δεκαεξαδικό Nut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | Αντιστατική άνοιξη | Inconel Χ-750 | |
| 25 | Άνοιξη καθισμάτων | Inconel Χ-750 | |
| 26 | Καρφίτσα γόμφων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 27 | Συναρμολόγηση λιπών | Χάλυβας άνθρακα | 316 SS |
| 28 | Συναρμολόγηση λιπών, BGH | Χάλυβας άνθρακα | 316 SS |
| 29 | Έλεγχος σφαιρών | Ανοξείδωτο | |
| 30 | NPT βούλωμα | Χάλυβας άνθρακα | 316 SS |
| 31 | Συναρμολόγηση διεξόδων | Χάλυβας άνθρακα | 316 SS |
| 32 | Κλειδί μίσχων | Χάλυβας άνθρακα | Ανοξείδωτο |
| 33 | Πόδι Plate* | Χάλυβας άνθρακα | Ανοξείδωτο |
| 34 | Ανελκυστήρας Plate* | Χάλυβας άνθρακα | Ανοξείδωτο |
| 35 | Καρφίτσα γόμφων σώματος | Χάλυβας άνθρακα | Ανοξείδωτο |
| 36 | Χειριστής εργαλείων | Όλκιμος σίδηρος, εργαλείο σκουληκιών χάλυβα άνθρακα | |
| 37 | Handwheel | Χάλυβας άνθρακα, όλκιμος σίδηρος | |
| 38 | Trunnion στόλισμα | Γραφίτης | |
| 39 | Trunnion O-ring (2) | Χαμηλής θερμοκρασίας AED HNBR/Viton | |
| Σημείωση: Υλικά επίσης διαθέσιμα σε F321, F347, F51, F53, monel, inconel, incolloy και hastelloy. Τα μετάλλου προς μέταλλο καθισμένα σχέδια βαλβίδων σφαιρών είναι διαθέσιμα κατόπιν αιτήματος. Πρόσθετα υλικά διαθέσιμα κατόπιν αιτήματος. *= χρησιμοποιημένος μόνο με την αμπαρωμένη κατασκευή σωμάτων. |
|||
