Η ομάδα Kelite είναι σφαιρικός κατασκευαστής των βαλβίδων βαλβίδων σφαιρών και GGC, παράγουμε επίσης τα προϊόντα cOem και παρέχουμε τα επεξεργασμένα στη μηχανή συστατικά (σώμα, καλύμματα τελών, σφαίρα, μίσχος, πιάτο ρουλεμάν, κ.λπ.) στο εξωτερικό.
Χαιρετίστε την επίσκεψή σας και κοιτάξτε προς τα εμπρός για να γίνετε οι φίλοι σας.
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μέγεθος:: | NPS 2 " ~64» | Εκτίμηση πίεσης:: | Κατηγορία 150~2500 |
|---|---|---|---|
| υλικό:: | WCB, LCB, WC6, WC9, C12, CF8, CF8M, CF3, CF3M, Κ.ΛΠ. | Θερμοκρασία:: | -196°~593° |
| Πρότυπα σχεδίου & κατασκευής:: | API 600, BS 1414, ASME B16.34 | Πρόσωπο με πρόσωπο:: | ASME B16.10, API 6D, BSEN 558 |
| Σύνδεση τελών:: | ASME B16.5, ASNE B16.47, BSEN 1092 | Μέθοδος λειτουργίας:: | Εγχειρίδιο, εργαλείο σκουληκιών, ηλεκτρικός ενεργοποιητής, πνευματικός ενεργοποιητής |
| Υψηλό φως: | Πλαστά βάνα Χάλυβα,Ανοξείδωτο χάλυβα μαχαίρι βάνα |
||

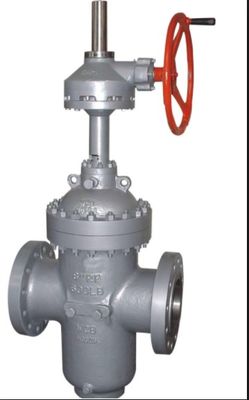

Μέσω χυτής βαλβίδας πυλών αγωγών της πλάκα, εύκαμπτη σφήνα, αμπαρωμένο καπό
| Μέγεθος: | NPS 2 " ~64» |
| Εκτίμηση πίεσης: | Κατηγορία 150~2500 |
| Υλικό: | WCB, LCB, CF8, CF8M, CF3, CF3M |
| Πρότυπα σχεδίου & κατασκευής: | ASME B16.34, API 6D |
| Πρόσωπο με πρόσωπο: | ASME B16.10, API 6D, BSEN 558 |
| Σύνδεση τελών: | ASME B16.5, ASNE B16.47, BSEN 1092 |
| Δοκιμή και επιθεώρηση: | ISO 5208, API 6D, BSEN 12266 |
| Μέθοδος λειτουργίας: | Εγχειρίδιο, εργαλείο σκουληκιών, ηλεκτρικός ενεργοποιητής, πνευματικός ενεργοποιητής |
KELITE μέσω των βαλβίδων πυλών πλακών αγωγών κατασκευάζεται με ένα σύνολο άντεξε το λιμένα, αυξανόμενος μίσχος OS&Y και με τα επιπλέουσες καθίσματα και την πύλη, πίεση που ενεργοποιείται, για μια φυσαλίδα που αποκλείεται σφιχτά προς τα πάνω και προς τα κάτω και διά τη χαμηλή και υψηλή διαφορική πίεση. Ο διπλός φραγμός και η ξέβαή αυτόματης ανακούφιση ικανότητας και της υπερβολικής πίεσης σωμάτων είναι ένα τυποποιημένο χαρακτηριστικό γνώρισμα αυτού του σχεδίου καθισμάτων. Ο ομαλός, συνεχής άντεξε ελαχιστοποιεί την αναταραχή μέσα στη βαλβίδα και όταν στην ανοικτή θέση παράγει μια πτώση πίεσης ισοδύναμη με μια μερίδα του σωλήνα του ίδιων μήκους και της διαμέτρου. Τα πρόσωπα καθισμάτων είναι έξω από το ρεύμα ροής και επομένως προστατεύονται από τη διαβρωτική δράση της ροής. Οι χοίροι και οι μεταλλουργικές ξύστρες μπορούν να οργανωθούν μέσω της βαλβίδας χωρίς ζημία.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΣΕΙΡΑΣ ΠΑΡΑΓΩΓΗΣ
Οι βαλβίδες πυλών πλακών είναι διαθέσιμες στα μεγέθη και τις εκτιμήσεις πίεσης οι ακόλουθες:
•Κατηγορία 150# από 2 ″ μέσω 64 ″
•Κατηγορία 300# από 2 ″ μέσω 64 ″
•Κατηγορία 600# από 2 ″ μέσω 64 ″
•Κατηγορία 900# από 2 ″ μέσω 48 ″
•Κατηγορία 1500# από 2 ″ μέσω 42 ″
•Κατηγορία 2500# από 2 ″ μέσω 24 ″
ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ
Οι βαλβίδες πυλών πλακών συμμορφώνονται με το API 6D/το API 6D SS και όλους τους σχετικούς διεθνείς κώδικες:
•ASME B16.34
•ASME B16.25
•ASME B16.47
•NACE MR01.75
•ASME VIII Div. 1
ΥΛΙΚΑ ΒΑΛΒΙΔΩΝ
KELITE μέσω των βαλβίδων πυλών πλακών αγωγών κατασκευάζεται χρησιμοποιώντας ένα ευρύ φάσμα των υλικών, από το χάλυβα άνθρακα στα κράματα.
Μια χαρακτηριστική υλική επιλογή είναι η ακόλουθη:
| Γενικός μη διαβρωτικός | Σώμα | Καπό | Περιποίηση | Ένθετο καθισμάτων |
| Μέτρια καυστική ουσία | A216 WCB | A105 | A105 + ENP | Nylon/RPTFE |
| Χαμηλή θερμοκρασία | A216WCB | A105 | F6A | Nylon/RPTFE |
| Υπηρεσία | A352 LCC | LF2 | LF2 + ENP | Nylon/RPTFE |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ
•Αμελητέα πτώση πίεσης
•Μόνος – ανακουφίζοντας
•Διπλός φραγμός και ξέβαές αποδόσεις
•Άντεξε (όπως απαιτείται/που χρησιμοποιείται)
•Δυνατότητα της αντιστροφής που ενεργεί και
εξισωμένος άντεξε για αποτυγχάνει την κλειστή λειτουργία
•Διπλή σφραγίδα προς τα πάνω από την επίδραση εμβόλων, προς τα κάτω με να επιπλεύσει obturator
•Ανώτερη σφραγίδα ανά formances (φυσαλίδα σφιχτά)
•Κατάλληλος για όλους τους τύπους ρευστών (συμπεριλαμβανομένων των λειαντικών ρευστών)
•Κατάλληλος για τις εφαρμογές ESDV/BDV και τις παγίδες χοίρων
•Εξαιρετικά εύκαμπτη ώθηση με ή χωρίς βοήθεια εκτίναξης μίσχων
•Γερή κατασκευή
•Πλήρης ευθύγραμμη συντηρησιμότητα
•Ασφαλής κατασκευή πυρκαγιάς
Μίσχος/σφραγίδα μίσχων
Ο μίσχος σχεδιάζεται με έναν μέσα-μέσα φραγμό Τ επιτρέποντας τις σχετικές κινήσεις της πύλης διά την πίεση γραμμών. Η σφραγίδα μίσχων χρησιμοποιεί τα πλεγμένα από γραφίτη στολίσματα εξασφαλίζει ακεραιότητα σφράγισης. Το σύστημα εγχύσεων στεγανωτικής ουσίας μίσχων επιτυγχάνεται μέσω ενός por τ που βρίσκεται στο καπό. Σε περίπτωση διαρροής μέσω της σφραγίδας μίσχων είναι δυνατό να εγχθεί η στεγανωτική ουσία μέσω της βαλβίδας απελευθέρωσης συσκευασίας μίσχων.
Κάθισμα
Τα καθίσματα είναι ENP που ντύνεται και τους παρέχεται το θερμοπλαστικό μαλακό inser τ στο πρόσωπό τους.
Μια επίδραση «διπλών σφραγίδων προσώπου» λαμβάνεται λόγω της μεταλλικής επαφής μεταξύ του καθίσματος και της πύλης, αυξάνοντας κατά συνέπεια την αξιοπιστία της βαλβίδας. Η μετάλλου προς μέταλλο διάταξη θέσεων είναι διαθέσιμη για τη λειαντική κακία ser. Σε τέτοια πύλη και κάθισμα περίπτωσης τα πρόσωπα είναι ντυμένα με το επίστρωμα καρβιδίου βολφραμίου HVOF.
Πυρκαγιά-ασφαλές σχέδιο
KELITE μέσω της βαλβίδας πυλών πλακών αγωγών είναι διαθέσιμο στο πυρκαγιά-δοκιμασμένο 6FA σχέδιο API. Οι πυρκαγιά-δοκιμές έχουν βεβαιωθεί και cer από τις ανεξάρτητες αρχές. Η πυρκαγιά KELITE εξέτασε τις βαλβίδες πυλών προσφέρει την υψηλότερη αντίσταση ενάντια στην πυρκαγιά. Η σφραγίδα σωμάτων είναι ένα σπειροειδές στόλισμα πληγών graphite/AISI 316 και η σφραγίδα μίσχων είναι μια κύβος-διαμορφωμένη/πλεγμένη από γραφίτη συσκευασία. Ο μίσχος ενσωματώνει το χαρακτηριστικό γνώρισμα πίσω θέσεων για να επιτρέψει την επαν-συσκευασία σφραγίδων μίσχων με τη βαλβίδα στην κακία ser. Το tification πυρκαγιά-δοκιμών cer είναι διαθέσιμο και μπορεί να παρασχεθεί κατόπιν αιτήματος.
Πλήρως piggable
KELITE μέσω των βαλβίδων πυλών πλακών αγωγών έχει ως σκοπό να είναι πλήρως Piggable. Οι χοίροι και οι μεταλλουργικές ξύστρες μπορούν να οργανωθούν μέσω της βαλβίδας χωρίς οποιαδήποτε ζημία στην εσωτερική δομή της βαλβίδας.
Εύκολη συντήρηση
KELITE μέσω του σχεδίου βαλβίδων πυλών πλακών αγωγών ελαχιστοποιεί και διευκολύνει τη συντήρηση που επιτρέπει τις διαδικασίες κακίας ser που γίνονται χωρίς την αφαίρεση της βαλβίδας από τη γραμμή.
Διπλοί φραγμός και φλεβοτομία
Ο διπλός φραγμός και η ξέβαή αυτόματης ανακούφιση ικανότητας και της υπερβολικής πίεσης σωμάτων είναι τυποποιημένα χαρακτηριστικά γνωρίσματα KELITE μέσω των βαλβίδων πυλών πλακών αγωγών. Με τη βαλβίδα κλειστή πλήρως και την πίεση και στις δύο πλευρές, είναι δυνατό να αιμορραγηθεί η πίεση από την κοιλότητα σωμάτων να ελεγχθεί η ακεραιότητα σφραγίδων καθισμάτων και να επιτευχθεί η διπλή απομόνωση μεταξύ των δύο πλευρών και να αποφευχθεί οποιοσδήποτε κίνδυνος μόλυνσης προϊόντων
Ενιαία καθίσματα επίδρασης εμβόλων
Τα δαχτυλίδια καθισμάτων επιπλέουν τον τύπο και ενεργοποιούνται ενάντια στην πύλη με τη βοήθεια των ελικοειδών ελατηρίων. Η αρχική διάταξη θέσεων είναι αρκετή να βεβαιώσει τη σφράγιση μεταξύ της πύλης και του προς τα πάνω καθίσματος πότε η πίεση γραμμών εφαρμόζεται. Η πύλη επιτρέπει την αξονική μετακίνηση και την προς τα πάνω δύναμη που αντλείται από τη δύναμη πίεσης γραμμών την πύλη ενάντια στο προς τα κάτω κάθισμα που δημιουργεί ένα διπλάσιο, σφιχτό εμπόδιο φυσαλίδων.
Πρόσθετα χαρακτηριστικά γνωρίσματα (διαθέσιμα κατόπιν αιτήσεως)
• Μέταλλο που κάθεται/επίστρωμα καρβιδίου βολφραμίου για τα λειαντικά ρευστά
• Επέκταση μίσχων για τη θαμμένη ser κακία/την υψηλής θερμοκρασίας κακία ser
• Inconel 625 επένδυση των σφραγίζοντας sur προσώπων για τη διαβρωτική κακία ser
• Κράματα CRA για τα διαβρωτικά μέσα ver Υ (ντούμπλεξ, UNS S31254, UNS S34565)
• Σύστημα εγχύσεων στεγανωτικής ουσίας καθισμάτων για τη σφράγιση έκτακτης ανάγκης
• Κουτάβια σωλήνων μετάβασης που ενώνονται στενά στις άκρες βαλβίδων
• Δείκτης θέσης
• Ώθηση (ηλεκτρικοί, πνευματικοί και υδραυλικοί ενεργοποιητές)
Μόνα ανακουφίζοντας χαρακτηριστικά γνωρίσματα
Το ενιαίο σχέδιο εμβόλων με τη δυνατότητα και των καθισμάτων και της πύλης για να επιπλεύσει, επιτρέπει την αυτόματη απελευθέρωση οποιασδήποτε υπερπίεσης στην κοιλότητα σωμάτων.
Συνεπώς, τα δαχτυλίδια καθισμάτων «μόνος-ανακουφίζουν».
