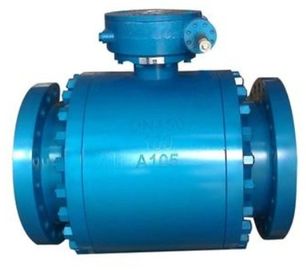

Trunnion πυρκαγιάς ασφαλής βαλβίδα σφαιρών/πλήρως ενωμένη στενά λειτουργία βαλβίδων σφαιρών σώματος DBB

DBB, dib-1, trunnion σφυρηλάτησης dib-2 βαλβίδα σφαιρών 2» - 48» CL150-2500

Το Kelite 3 σφυρηλατημένη κομμάτι τοποθετημένη Trunnion βαλβίδα σφαιρών είναι ιδανικά ταιριαγμένο για τη σωλήνωση και άλλες εφαρμογές μέσα στη σφαιρική ενεργειακή υποδομή όπου μηδέν θετικό shutoff διαρροής είναι κρίσιμο. Το API με μονόγραμμα και υποχωρητικό με όλες τις σχετικές προδιαγραφές βιομηχανίας, trunnion Kelite βαλβίδες σφαιρών πρέπει να είναι ένα ακέραιο συστατικό του δικτύου σωληνώσεών σας.

• Μεγέθη 2» σε 48» Κατηγορία 150 ASME μέχρι 2500
• API 6D/ISO 14313/ISO 5208
• NACE MR0175/ISO 15156-1
• API με μονόγραμμα
• Με βάση τις διαστάσεης υποχωρητικός με ASME B16.5, B16.10 και το ISO 5211
• Υλική ανιχνευσιμότητα σε ASME B31.1

Σχέδιο

Οι βαλβίδες σφαιρών χάλυβα KELITE σχεδιάζονται κατασκευασμένος για να παρέχουν τη μέγιστες ζωή υπηρεσιών και την αξιοπιστία. Όλες οι βαλβίδες σφαιρών είναι πλήρεις και καλύπτουν οι απαιτήσεις σχεδίου του αμερικανικού ιδρύματος τυποποιημένο API 608&API 6D βρετανικές τυποποιημένες BS 5351 πετρελαίου και προσαρμόζονται γενικά στην αμερικανική κοινωνία των μηχανικών μηχανικών που οι τυποποιημένες βαλβίδες ASME B16.34 είναι διαθέσιμες σε μια πλήρη σειρά του σώματος/των υλικών και των περιποιήσεων καπό.

Σειρά των υλικών

Τα υλικά πρότυπου οργάνου/καπό περιλαμβάνουν εννέα βαθμούς άνθρακα, χαμηλών κράματος και ανοξείδωτου, για τις ειδικές εφαρμογές μπορούν να παρασχεθούν σε άλλους βαθμούς συμμάχου και ανοξείδωτου, υπάρχει μια μεγάλη έκταση των υλικών περιποίησης για να ταιριάξει με οποιαδήποτε προαιρετική συσκευασία υπηρεσιών και τα υλικά στολισμάτων είναι διαθέσιμα για μια μεγάλη έκταση των όρων υπηρεσιών.

ΥΨΗΛΗΣ ΘΕΡΜΟΚΡΑΣΊΑΣ ΥΠΗΡΕΣΙΑ

Μερικές βαλβίδες έχουν τις λειτουργούσες θερμοκρασίες που μπορούν να είναι πολύ επικίνδυνες στους ανθρώπους ή τα ζώα. Για να αποφύγουν οποιοδήποτε είδος τραυματισμών οι χειριστές πρέπει να εξασφαλίσουν ότι οι επιφάνειες βαλβίδων που φθάνουν σε τέτοιες θερμοκρασίες προστατεύονται κατάλληλα από την τυχαία επαφή.
Οι χειριστές συστήνονται για να παρέχουν πάντα μια αποδοτικές προστασία/μια μόνωση των επιφανειών βαλβίδων που μπορούν να αγγιχτούν από το προσωπικό ή/και τα ζώα και που υπερβαίνουν, σε χαμηλότερο ή σε υψηλότερο, τα ανθρώπινα ανεκτά όρια (ως χρήση -4  Φ πρότασης μέσω +140  Φ).

ΥΠΗΡΕΣΙΑ ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

Πριν από την έκθεση στις υπερβολικά χαμηλές θερμοκρασίες, συστήνεται ιδιαίτερα ότι η βαλβίδα στραγγίζεται. Ποτίστε που μπορεί να παγιδευτεί στην κοιλότητα σωμάτων θα μπορούσε να παγώσει και να εξασθενίσει τη λειτουργία της βαλβίδας ή να βλάψει τη βαλβίδα. Εάν η βαλβίδα να έχε μια συναρμολόγηση λιπών στο χαμηλότερο αγωγό, ένα ικανοποιητικό ποσό αντιψυκτικού που εγχέεται στην κοιλότητα σωμάτων μέσω της χαμηλότερης συναρμολόγησης λιπών αγωγών θα αποτρέψει το συσσωρευμένο νερό από το πάγωμα. Είναι επίσης ενδεδειγμένο να εγχθεί ένα ικανοποιητικό ποσό λιπαντικού βαλβίδων στις συναρμολογήσεις λιπών της βαλβίδας και του χειριστή (εάν παρόν) πριν από την εκτεταμένη κρύα έκθεση θερμοκρασίας. Το παγιδευμένο νερό πρέπει να βγααλθεί από τις επεκτάσεις μίσχων. Μερικές επεκτάσεις μίσχων στον τομέα είναι εξοπλισμένες με τα πλαστικά βουλώματα που μπορούν να αφαιρεθούν παγιδευμένο στο αγωγός νερό από τη διοχετευμένη με σωλήνες επέκταση.

ΚΑΤΑΛΛΗΛΗ ΔΟΚΙΜΗ ΒΑΛΒΙΔΩΝ
Πάντα εκτελέστε μια δοκιμή πίεσης API 6D πρίν επανατοποθετεί τη βαλβίδα στη γραμμή για να ελέγξει ότι η λειτουργία συντήρησης έχει εκτελεσθεί ικανοποιητικά και για να επαν-πιστοποιήσει την ικανότητα συγκράτησης πίεσης της βαλβίδας.

ΔΟΚΙΜΗ ΤΗΣ SHELL
Δεν θα υπάρξει οποιαδήποτε διαρροή διά την πίεση όταν η σφαίρα είναι μερικώς ανοικτή και και οι δύο άκρες είναι. Η εξεταστική πίεση είναι 1,5 φορές η μέγιστη λειτουργούσα πίεση. Η διάρκεια δοκιμής είναι 2min για 4» και κάτω από τις βαλβίδες, 5min για 6» σε 10» βαλβίδες, 15min για 12» σε 18» και 30min για 20» και μεγαλύτερος.

• Εγκαταστήστε τη βαλβίδα διεξόδων και το σύνολο αυτό στην ανοικτή θέση.
• Ενεργοποιήστε τη βαλβίδα στη μισάνοιχτη θέση.
• Συμπληρώστε τη βαλβίδα με το ρευστό (που αερίζει τον αέρα μέσω της βαλβίδας διεξόδων)
• Κλείστε τη βαλβίδα διεξόδων και εφαρμόστε την πίεση σύμφωνα με τη μέγιστη λειτουργούσα πίεση της σωλήνωσης.
• Οπτικά ελέγξτε έξω από τη βαλβίδα σφαιρών για τη διαρροή.
• Ελαττώστε την πίεση στη βαλβίδα.

ΥΔΡΟΣΤΑΤΙΚΗ ΔΟΚΙΜΗ ΚΑΘΙΣΜΑΤΩΝ
Οι βαλβίδες υπόκεινται σε μια υδροστατική δοκιμή καθισμάτων. Δεν υπάρχει να είσαι καμία διαρροή διά την πίεση δοκιμής. Η πίεση δοκιμής πρόκειται να εφαρμοστεί στο κατάλληλο τέλος της βαλβίδας. Εξεταστικές πιέσεις 1,1 φορές μέγιστη λειτουργούσα πίεση. Οι διάρκειες δοκιμής είναι 2min για 4» και κάτω από τις βαλβίδες, 5min για 6» σε 18» και 10mim για 20» και μεγαλύτερες βαλβίδες.

• Ενεργοποιήστε τη βαλβίδα στην πλήρως στενή θέση και ανοίξτε τη βαλβίδα διεξόδων.
• Διατηρήστε σταθερή ατμοσφαιρική πίεση μια πλευρά σύμφωνα με την ανώτατη λειτουργούσα πίεση της σωλήνωσης.
• Από τη διέξοδο σωμάτων ή την ξέβαήν συναρμολόγηση, ελέγξτε για την πιθανή διαρροή καθισμάτων.
• Επαναλάβετε τις ίδιες διαδικασίες σύμφωνα με τα σημεία (β) & (γ) στη αντίθετη πλευρά της βαλβίδας.
• Ελαττώστε την πίεση στη βαλβίδα.

ΔΙΠΛΑΣΙΑΣΤΕ ΤΟ ΦΡΑΓΜΟ ΚΑΙ ΤΗΝ ΞΕΒΑΉΝ ΔΟΚΙΜΉ (DBB)
Εάν τα καθίσματα βαλβίδων να έχει τη λειτουργία DBB, κατόπιν η δοκιμή καθισμάτων θα εκτελεσθεί ως εξής:

• Με τη βαλβίδα που ανατρέπεται και μερικώς ανοικτή, την κοιλότητα βαλβίδων θα γεμίσουν εντελώς με το ρευστό δοκιμής.
• Τη βαλβίδα θα κλείσουν έπειτα και τη βαλβίδα διεξόδων ανοιγμένος για να επιτρέψει το υπερβολικό ρευστό δοκιμής στη μορφή υπερχείλισης η βαλβίδα – σύνδεση δοκιμής κοιλοτήτων.
• Η πίεση δοκιμής θα εφαρμοστεί ταυτόχρονα και από τις δύο άκρες.
• Η συμπίεση καθισμάτων θα ελεγχθεί από τη σύνδεση κοιλοτήτων.
• Ελαττώστε την πίεση στη βαλβίδα.

ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΔΟΚΙΜΗ ΚΑΘΙΣΜΑΤΩΝ ΑΕΡΑ

• Η δοκιμή καθισμάτων που διευκρινίζεται σε 7,2 θα επαναληφθεί στην πίεση δοκιμής μεταξύ 80 psig και 100 psig χρησιμοποιώντας τον αέρα ως μέσο δοκιμής.
